1. परिभाषा:

1.1 विस्तार संयुक्त:
संयुक्त विस्तार, विस्तार कम्पेसाटर या आंदोलन संयुक्त किसी भी विधानसभा डिवाइस है, जो एक या एक से अधिक धौंकनी (धौंकनी विवरण हमारे उत्पाद "धातु धौंकनी" में पाया जा सकता है) शामिल है।
विस्तार संयुक्त जैसे थर्मल / गर्मी प्रेरित विस्तार या एक पाइप लाइन, वाहिनी या पोत के संकुचन की वजह से उन लोगों के रूप आयामी परिवर्तन, अवशोषित करने के लिए प्रयोग किया जाता है।

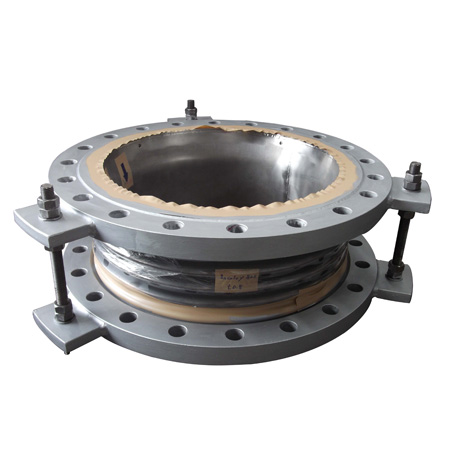

1.2 एकल संयुक्त विस्तार:
एकल संयुक्त विस्तार अक्षीय आंदोलन और पाइप खंड जिसमें यह स्थापित किया गया है के पार्श्व आंदोलन की एक छोटी राशि को अवशोषित करने के उद्देश्य से, संयुक्त विस्तार का सरलतम रूप है अंत कनेक्शन के साथ एक ही धौंकनी निर्माण की।

2. अंत कनेक्शन:

2.1 निकला हुआ किनारा अंत कनेक्शन:
एक संयुक्त विस्तार के अंत कनेक्शन आसन्न उपकरण या पाइपिंग के संभोग flanges करने के लिए विस्तार संयुक्त पेंच के प्रयोजन के लिए flanges से लैस हैं। यह तय हुआ किनारा और गोद संयुक्त निकला हुआ किनारा में बिताते हैं। गोद संयुक्त निकला हुआ किनारा, पिरोया छेद और निकला हुआ छेद और जंग के खिलाफ संरक्षण से विचलन के समन्वय के लिए घूर्णन योग्य समारोह में प्रदान करता मीडिया के साथ कोई सीधा संपर्क है, क्योंकि वहाँ।

2.2 वेल्ड अंत कनेक्शन:
एक संयुक्त विस्तार की समाप्ति वेल्ड पाइप कनेक्शन को उपयुक्त आसन्न उपकरण या पाइपिंग के लिए वेल्डिंग के लिए beveled से लैस हैं।

3. विधानसभा भागों:
3.1 आंतरिक आस्तीन:
आंतरिक आस्तीन, आंतरिक आस्तीन, लाइनर या चकरा एक उपकरण है जो एक संयुक्त विस्तार की धौंकनी की अंदरूनी सतह और बह मध्यम के बीच सीधे संपर्क को कम करता है।
आंतरिक आस्तीन आमतौर पर स्टेनलेस स्टील से बना है।
आंतरिक आस्तीन के लाभ:
प्रवाह प्रतिरोध की कमी।
प्रवाह वेग की वजह से धौंकनी में सुनाई देती है कंपन की कमी।
बह माध्यम में ठोस कणों की वजह से घर्षण।
धौंकनी में ठोस घटकों की जमा।

3.2 टाई छड़:
पिरोया टाई छड़ या पागल के साथ सलाखों के विस्तार संयुक्त विधानसभा जिसका समारोह लगातार सामान्य ऑपरेशन के दौरान पूर्ण धौंकनी आंतरिक दबाव जोर नियंत्रित करने के लिए जब पार्श्व आंदोलन है कि आवश्यकताओं सूट की अनुमति देने से जुड़ी है उपकरणों रहे हैं।

3.3 सीमा छड़:
पिरोया सीमा की छड़ या पागल के साथ सलाखों के विस्तार संयुक्त विधानसभा जिसका समारोह में इस तरह के अक्षीय आंदोलन, पार्श्व आंदोलन और कोणीय विक्षेपन, सामान्य ऑपरेशन के दौरान के रूप में धौंकनी आंदोलन रेंज, को प्रतिबंधित करने के लिए है करने के लिए संलग्न उपकरणों रहे हैं। एक मुख्य लंगर विफलता की स्थिति में, सीमा छड़ ओवर-विस्तार या अधिक संपीड़न जबकि पूरा दबाव लदान और लंगर विफलता से उत्पन्न गतिशील बलों निरोधक धौंकनी को रोकने के लिए तैयार कर रहे हैं।

3.4 छल्ले मजबूत:
के छल्ले मजबूत या equalizing के छल्ले कुछ विस्तार जोड़ों धौंकनी की convolutions की जड़ों में सुचारू रूप से ढाले पर इस्तेमाल किया उपकरणों रहे हैं। इन उपकरणों का उद्देश्य आंतरिक दबाव के खिलाफ धौंकनी को सुदृढ़ और स्वीकार प्रत्येक धौंकनी की गतिविधियों पर समान रूप से वितरित कर रहे हैं करने के लिए है।

3.5 कवर:
कवर, सुरक्षा कवर, रक्षक या कफन विदेशी वस्तुओं, यांत्रिक क्षति या चलि के निचले झुकता में गंदगी से एक संयुक्त विस्तार की धौंकनी की बाहरी सतह की सुरक्षा प्रदान करने के लिए इस्तेमाल एक उपकरण है। एक कवर डिजाइन विस्तार संयुक्त खत्म इन्सुलेशन के लिए अच्छा है।

4. एकल संयुक्त विस्तार के लाभ:
4.1 सरल तरीका प्रति तापमान परिवर्तन के रूप में पाइप काम पर थर्मल आंदोलन को अवशोषित करने के लिए।
4.2 पार्श्व आंदोलन और कोणीय आंदोलन की छोटी मात्रा में अवशोषित।
4.3 सरल निर्माण।
4.4 प्रवाह की दिशा में कोई बदलाव नहीं।
4.5 कारगर तरीका स्थापना अंतरिक्ष को बचाने के लिए।
4.6 सबसे किफायती।
4.7 न्यूनतम प्रसव के समय।
