1. Definizione:

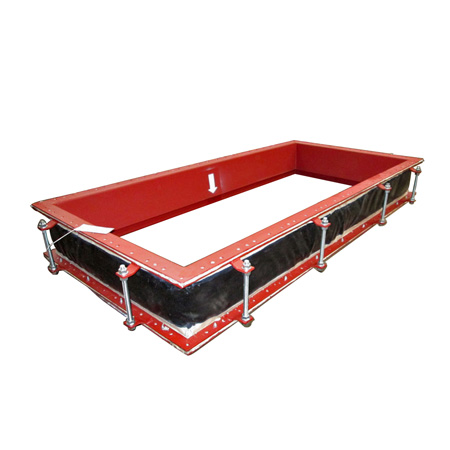

Un giunto di dilatazione tessuto è connettore flessibile, fabbricato di elastomeri, tessuti, materiali isolanti e PTFE, a seconda delle esigenze del cliente, progettati per fornire sollievo dallo stress e la guarnizione in fluidi gassosi nei sistemi di tubazioni. Svolge una funzione di compensare condotto disallineamento e la crescita termica del condotto, che assorbe grandi movimenti di giunto di dilatazione del metallo, e così facendo, senza carichi di primavera. CDI è ora in grado di offrire una migliore tenuta stagna dei giunti di dilatazione tessuto mirano a l'uso di gas tossici e pericolosi.

2. usi principali:
Si trova ovunque vi è la necessità di trasmettere supporti caldo in applicazioni a bassa pressione, come "in flusso d'aria" e "out fluire gas" in grandi processi di combustione.

3. Caratteristiche:

3.1 Flessibilità:
Il soffietto tessuto, in materiale flessibile in foglio, possono ospitare spostamenti complessi causati da variazioni termiche e movimenti, quali verticale dislocazione, torsione e di allineamento.

3.2 Resistenza chimica:
Il soffietto in tessuto, rivestimento con materiale di Fluoro (PTFE), in grado di sopportare dei gas di scarico o altri gas corrosivi, come SOx, NOx.

3.3 alloggio Cilindrata:
La capacità di ospitare più di spostamenti giunto metallico in grado di ridurre lo spazio di installazione (faccia a faccia a distanza). Lo spazio di installazione standard è di 300 mm. Questo può anche ridurre il numero di giunzioni.

3.4 Piccolo forza di reazione:
Rispetto giunto metallico, ha forze di reazione piccole per lavorare su condotti e tubazioni, in modo che dà più libertà di disegno del condotto.

3.5 ridurre le vibrazioni:
Normale attrezzature vibrazioni meccaniche può essere ridotto attraverso giunto di dilatazione in tessuto.

3.6 Varie forme:
Essere disponibile in varie forme, come rotondo, quadrato, rastremato (con diversi fori) o grande diametro.

4. Vantaggi:

4.1 Assorbire movimenti simultanei facilmente in più di un aereo:
giunti di dilatazione in tessuto sono autorizzati ad accogliere i movimenti composite in un minor numero di unità e più semplici.

4.2 forze molto basse tenuti a spostare il giunto di dilatazione:
Il basso tasso di primavera consente il loro uso per isolare sollecitazioni sulle attrezzature.

4.3 materiali resistenti alla corrosione di costruzione:
materiali tessuto consentono l'utilizzo in condizioni chimiche aggressive.

4.4 Rumore e vibrazioni resistenza:
Un compensatore tessuto fornisce un elevato grado di isolamento acustico e lo smorzamento delle vibrazioni.

4,5 costo di sostituzione minimo:
Un compensatore tessuto può essere sostituito semplicemente ed economicamente.
